Ölçekli bir kat planı çizimi tasarım sürecinin önemli bir parçası olduğundan dolayı mobilya düzeni vb. şeyleri görselleştirerek görmek için oldukça yararlı olabilir. Kendi evinizin ya da başka bir evin kat planını çizmeyi düşünüyor ve bunun nasıl yapılacağını bilmiyorsanız o zaman aşağıdaki yönergeleri izleyin ve ölçekli kat planını çizmeyi öğrenin.
[the_ad id=”17227″][the_ad id=”17228″]
Adımlar:

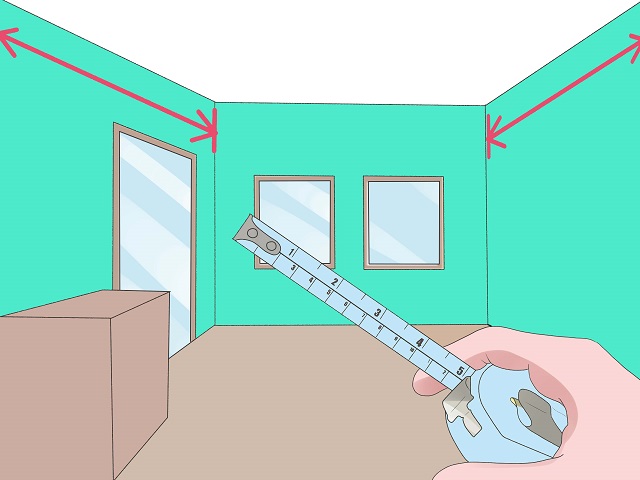

1En uzun duvarın uzunluğunu ölçün. Eğer sadece kafanızda ortalama bir kat planı yapmıyor da gerçek bir kat planı yapıyorsanız bir metre, mezura yardımıyla bu ölçümü yapın.[mam][mom]

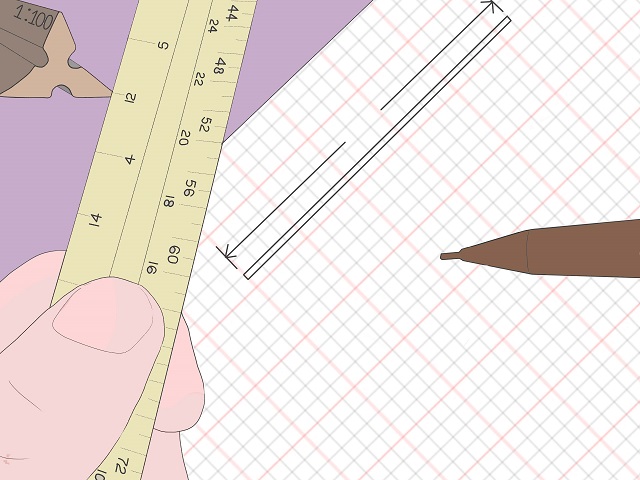

2 Çizeceğiniz planı kağıda sığacak şekilde ölçeklendirin. Çizimi yapacağınız kağıdın uzun kenarına uzun olan duvarı çizeceksiniz. Ardından duvarın ölçtüğünüz uzunluğunu ölçeklendirmek (skalalamak) için böleceğiniz sayıyı düşünün. Örneğin duvarın uzunluğu 10 metre ise bunu kağıda çizebilmek için 1000’e bölün böylelikle gerçekteki 10 metreniz kağıtta 1cm’ye denk gelecektir. Duvarın uzunluğu tam sayı değilde virgüllü bir değer çıkarsa o zaman ölçeklendirdiğiniz değerde virgüllü çıkacaktır. Örneğin 11.6 metre uzun duvarınızın uzunluğuysa 1.16cm kağıda çizeceğiniz değer olabilir.Daha fazla örnek gerekiyorsa aşağıdaki örnekleri inceleyebilirsiniz:
- Örneğin duvar uzunluğu 27 metre, elinizdeki kağıdın da uzun tarafında 40 kare var. Bu durumda her bir kareyi 1 metre olarak düşünebilirsiniz. 1 kare=1 metre yaptığınızda uzun duvarda 27 kareyi ifade edecektir.
- Uzun duvarınızın ölçüsü 15 metre çıktı, bu durumda sadece 15 kareye çizip diğer yerleri boş bırakmak biraz komik olur. Böyle bir durumda küçük bir alana çizmek yerine çıkan rakamı uygun bir sayıyla çarpmak kağıdı daha verimli kullanmanızı sağlayacaktır. Bu örnek için 15 metre 2 ile çarpılabilir ve bu durumda her 2 kare = 1 metre olarak düşünülmüş olur. Bu durumda duvarınızı 15 metrelik duvarınız 30 kare olmuş olur. Dilerseniz virgüllü rakamlarla da işlem yapabilirsiniz.

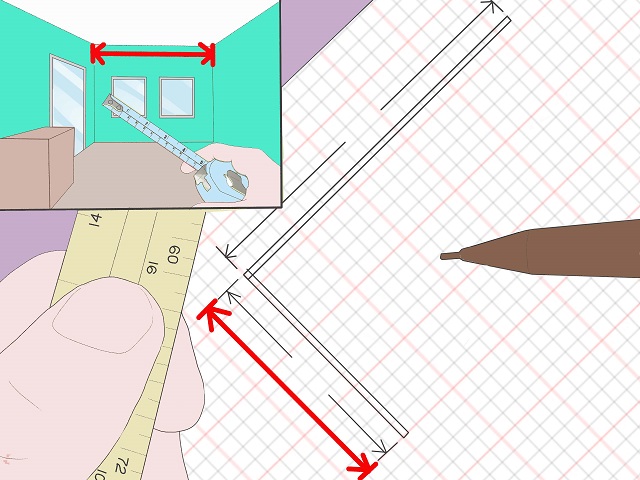

3Diğer duvarların uzunluğunu ölçün ve ölçeğe uyacak şekilde bu ölçümleri dönüştürün. Örneğin duvarın uzunluğunu 18 metre ölçtüyseniz 1 kare=1 metre düşünerek bu duvar uzunluğunu kağıtta 18 kare olarak çizmelisiniz.
- Ama bu küçük olur diye düşünüyorsanız bu durumda 1 kare= 0.5 metre olarak hesaplayarak 18 metreyi 36 kareye çizebilirsiniz. Ya da bunun çok büyük olacağını düşünüyorsanız 1 kare=2 metre olarak hesaplayıp 18 metreyi 9 kareye de çizebilirsiniz. Tamamen elinizdeki kağıda ve size bağlı bir şey.

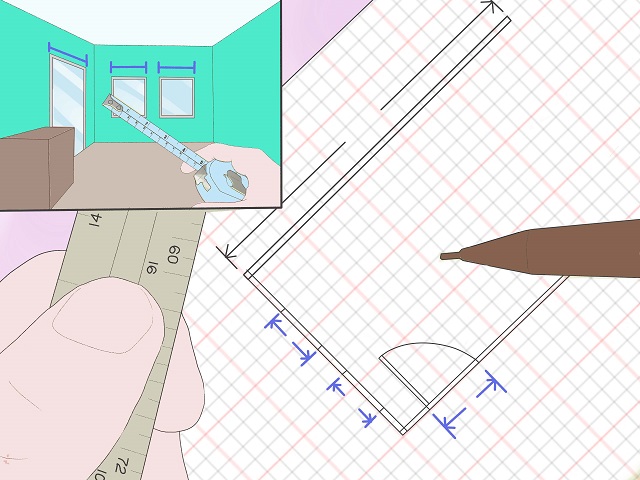

4Her kapı ve pencere açıklığının uzunluğunu ölçün ve bu ölçümleri ölçeklendirin. Ölçeklendirme yaparken her ölçtüğünüz kısım için aynı sayıyla çarpacağınızı ya da aynı sayıya böleceğinizi unutmayın.
5Tüm duvarları, pencereleri kapıları kat planı üzerinde birleştirin. Çift çizgi ile pencereleri gösterin, kapının olduğu bölümü de bir çember şeklinde(tamamen açılmış bir kapı gibi) çizin. Bu çizim odanın içerisine mobilya vb. aksesuarların yerleştirilmesi için size yardımcı olacaktır.
7İsterseniz kat planına koyacağınız,almayı düşündüğünüz mobilyaları dahil edebilirsiniz.
- Odaya koyacağınız her mobilyanın boy ve genişliğini ölçün, sonrasında da ölçeklendirin.
- Grafik kağıdı gibi başka bir kağıda mobilyaların ölçeklenmiş boyutlarını çizin.
- Bir makas yardımıyla bu mobilyaları ölçeklediğiniz kağıtlarını kesin.
- Kesmiş olduğunu ölçekli kağıtların arkasına uhu sürerek ya da bantı çif taraflı kullanarak yapıştırın.
- Uygun bir düzenleme karar vermek için kat planı içerisinde mobilyaların yerlerini değiştirin.
